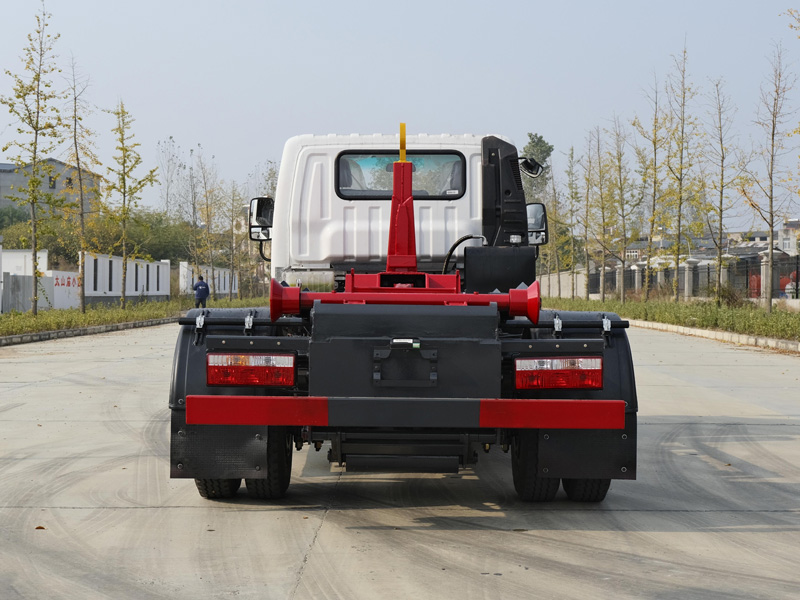

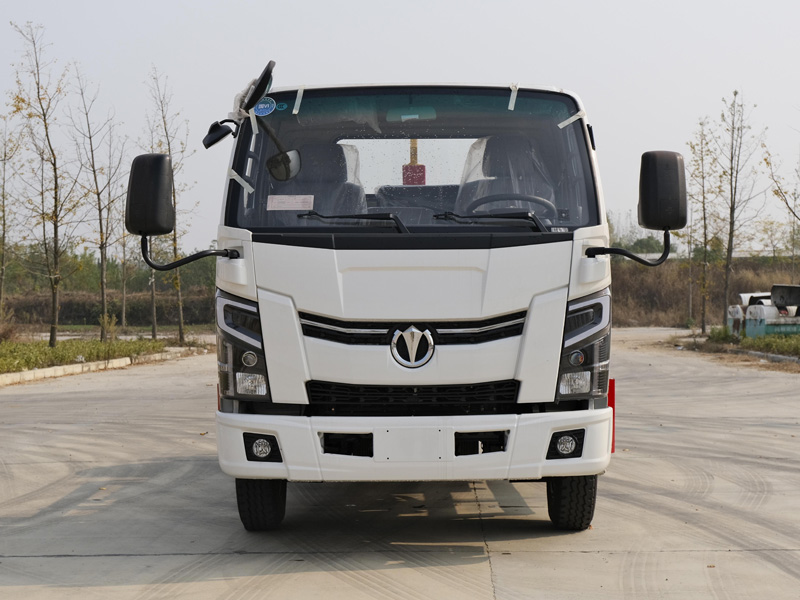

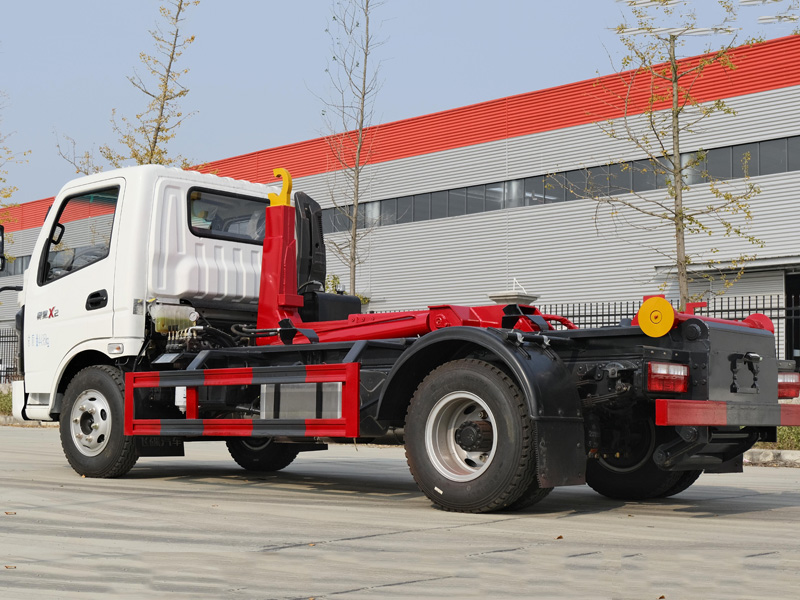

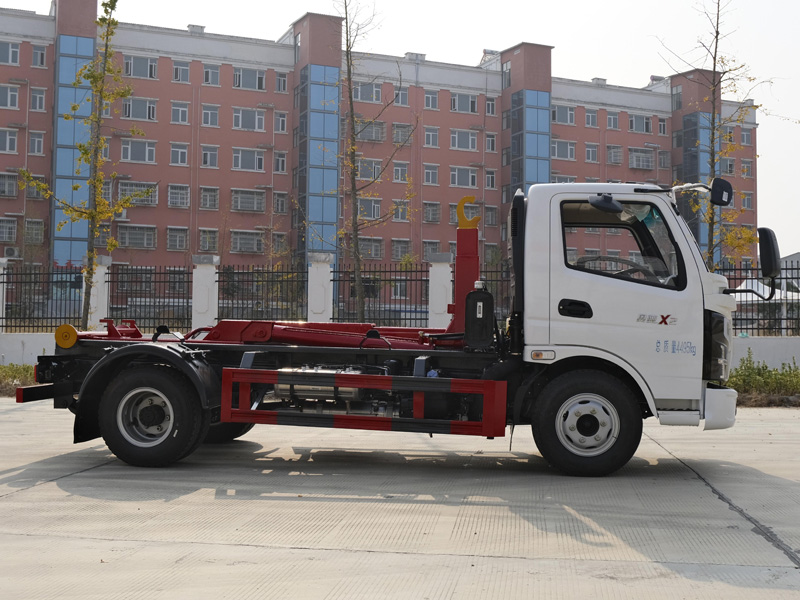

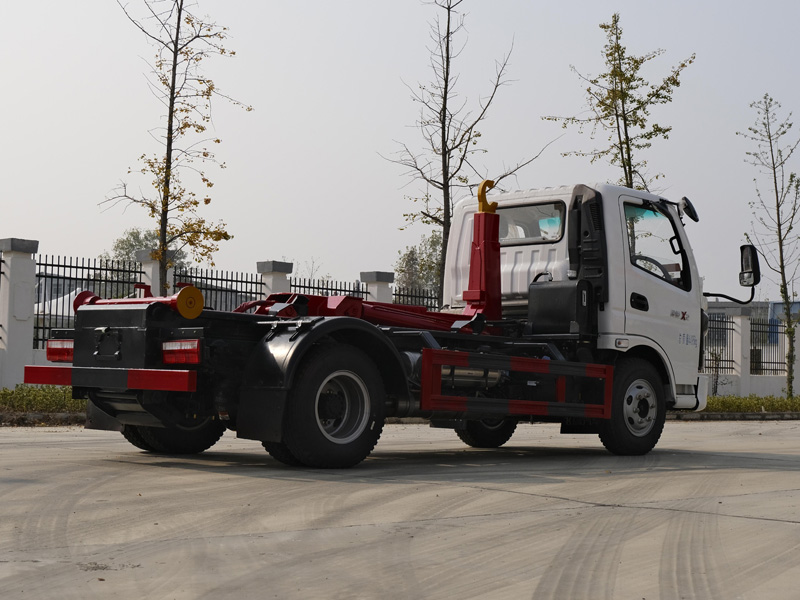

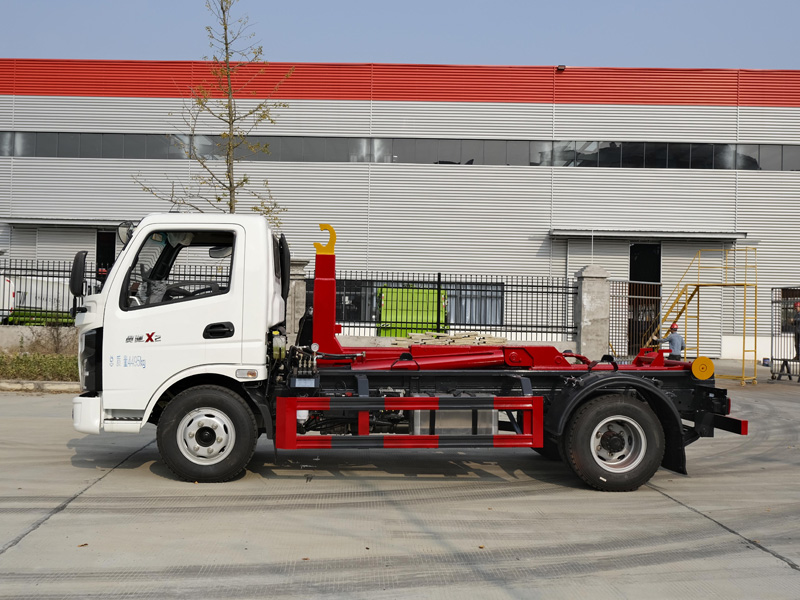

奧馳勾臂垃圾車
產品系列 勾臂式垃圾車
聯系人：鄭經理
手機：135-9782-2131- 電話：189-0866-9226
- 傳真：0722-3318948
地址：湖北省隨州市北郊星光汽車工業園特1號-
優惠活動：2千－1萬
奧馳勾臂垃圾車
PRODUCTS TITLE
高強度合金一體式主勾臂，設計合理，結構堅固扎實耐用，外形美觀，使用便捷。
油缸采用國內知名平牌，雙液壓缸伸縮舉伸自卸更穩定，有力且更安全，工作更有保障.
專用多路閥及電控系統，經過多年使用考驗，質量.系統穩定可靠。
多種鎖緊方式，載貨載重后，鎖緊箱底防止跳動，安全運輸
關鍵活動部位均加裝黃油嘴，定期加注黃油，保養維護，使用更順暢，用的更久。
加固型后支腿，重載支撐防止翹頭
【整車技術參數】 | |||||
產品名稱 | 奧馳勾臂垃圾車 | ||||
總質量 | 4495 | 罐體容積(m3) | |||
額定質量 | 565,500 | 外形尺寸 | 5280，5530，5570，5630，5870X2100,2160,2190,2250X2180,2280 | ||
整備質量 | 3800,3865 | 貨廂尺寸 | XX | ||
額定載客(人) | 準拖掛車總質量 | ||||
駕駛室準乘人數(人) | 2 | 鞍座載質量 | |||
接近角/離去角(°) | 22/18,22/20 | 前懸/后懸 | 1130/1100,1130/1140,1110/1160 | ||
軸荷 | 1850/2645 | 車速(km/h) | 88 | ||
備注： | 備注：1.ABS型號/生產企業為446004XXX0/威伯科汽車系統有限公司,VIE ABS-II/浙江萬安科技股份有限公司,ABS-VI.E/廣州瑞立科密汽車電子股份有限公司,ABS8.8 ECU 24V/東科克諾爾商用車制動系統(十堰)有限公司;2.隨底盤選裝駕駛室,選裝直接供電方式ETC車載裝置;3.側、后防護材料為Q235,側防護螺栓連接,后防護焊接連接,后防護截面尺寸120×60mm,下邊緣離地高450mm;4.發動機/油耗值(L/100km)對應關系為:WP2.3NQ130E61/11.43,WP3NQ140E61/11.43, WP3NQ160E61/11.41, D25TCIF1/10.83;5. 該車通過勾臂裝置及液壓系統,實現對垃圾的裝載及卸料作業功能;6.整車外形長/軸距/前懸/后懸對應關系:5280/3050/1130/1100,5530/3300/1130/1100,5570/3300/1130/1140,5630/3360/1130/1140,5630/3360/1110/1160,5870/3600/1130/1140,5870/3600/1110/1160;7. 整備質量/額定載質量對應關系為3800/565,3865/500. | ||||
【底盤技術參數】 | |||||
底盤型號 | FD1042W63K6 | 底盤名稱 | 載貨汽車底盤 | ||
名稱 | 飛碟牌 | 生產企業 | 浙江飛碟汽車制造有限公司 | ||
軸數 | 2 | 輪胎數 | 6 | ||
軸距 | 3360,3600,3050,3300 | ||||
輪胎規格 | 7.00-16LT 8PR,7.00R16LT 8PR,7.50-16LT 6PR,7.50R16LT 6PR,8.25-16LT 6PR,8.25R16LT 6PR | ||||
鋼板彈簧片數 | 7/7+6,7/8+8,3/7+6,3/7+3,3/7+2,3/3+3,3/8+8,6/8+8,2/3+1 | 前輪距 | 1690,1780,1560,1565 | ||
燃料種類 | 柴油 | 后輪距 | 1590,1800,1600 | ||
排放依據標準 | GB17691-2018國Ⅵ | ||||
發動機型號 | 發動機生產企業 | 發動機排量 | 發動機功率 | ||
WP2.3NQ130E61 WP3NQ140E61 WP3NQ160E61 D25TCIF1 | 濰柴動力股份有限公司 濰柴動力股份有限公司 濰柴動力股份有限公司 昆明云內動力股份有限公司 | 2289 2970 2970 2499 | 96 103 118 110 | ||
◇底盤配置：奧馳X2單排駕駛室，云內150馬力，8檔變速箱，7.50R16輪胎，8噸后橋，大梁200*6，斷氣剎，電動門窗，中控鎖，ABS，遙控鑰匙，整車高度2.16米，可下地下室
◇上裝配置：強度合金鋼一體式主勾臂，加強型副梁，鑄鋼尾托輪，手自一體室內外液壓操控，加強型上裝，伸縮臂，油缸加粗，加裝液壓支腿，搭配建筑垃圾箱使用，提升能力8000Kg。?液壓完成上箱+下箱+鎖緊+自卸等作業，實現一車配多箱的循環轉運。
車型簡介
鉤臂垃圾車又稱為車廂可卸式垃圾車，主要用于市政環衛、物業管理等各種場所收集、運載各種垃圾，垃圾廂與底盤可徹底分離，具有結構合理，操作簡便、穩定、使用效率高、密封性能好、傾倒方便等優點，能實現一臺車與多個垃圾廂聯合作業，循環運輸，充分提高車輛的運輸能力。實現一車配帶多箱循環轉運，高效、節能、節約成本。
操作方式
1.行駛操作：行駛按一般汽車駕駛方法進行，行駛前應將車廂回復到初始位置，同時將取力器操作手柄推分開位置（電控系統將電磁離合器電源關閉），使取力器處于停止工作狀態。
2.作業操作：
2.1 垃圾箱的鉤裝作業
步驟1拉起駕駛室內手剎手柄，使車輛處于駐車狀態。
步驟2拿起駕駛室內電控操縱盒，先將盒上電源開關打開，使電源接通，電磁離合器工作（或?qū)⑷×ζ鞑僮魇直饨Y(jié)合位置）；接著操縱盒上的勾臂旋鈕“伸”位置不松手，主拉臂開始工作，拉臂油缸伸出，主拉臂繞翻轉翻轉架前鉸鏈軸旋轉，拉臂處于鉤箱位置，適當調整拉臂鉤高度并與箱體彎鉤對準，松開旋鈕。
步驟3下車觀察垃圾廂后門下端鎖緊手柄是否處于鎖緊狀態，如沒有處于鎖緊狀態，應扳動鎖緊手柄，確保垃圾廂后門鎖緊手柄把垃圾廂后門與垃圾廂鎖緊在一起。
步驟4觀察垃圾廂垃圾投入門是否關閉，并讓垃圾投入門處于鎖緊狀態，確保垃圾投入門鎖緊后，方可進入一步操作。
步驟5當拉臂鉤鉤對準廂體彎鉤時，扭住操縱盒上的勾臂旋鈕“縮”位置不放，主拉臂油缸回收，拉臂鉤鉤住廂體彎鉤，垃圾廂開始吊起，并繼續勾上車。
步驟6當垃圾廂體落放到副車架上后，松開盒勾臂旋鈕，扭動操縱盒上的車廂按扭“鎖緊”位置，鎖緊油缸伸出，將主拉臂與副拉臂牢固鎖緊在一起。
步驟7扭動盒上的電源旋鈕，斷開電控電源（或?qū)⑷×ζ鞑僮魇直夥蛛x位置）；
保養維護
應嚴格按規定保養垃圾車，使各系統、各裝置經常處于良好的技術狀態，充分發揮其效能，減少油耗、節省開支，限度地延長垃圾車的使用壽命。
（一）底盤保養
底盤應嚴格遵守其使用說明書的規定，進行日、周例行保養。
（二）作業裝置保養
作業裝置的保養一般情況下依照下列規定進行。如果能保證作業裝置處于良好的工作狀態，允許其保養同底盤保養同步進行。
1.日保養
日保養主要以清潔，內容與垃圾車的使用中注意事項第3條內容相同。
2.作業100h保養
（1）檢查緊固車廂、作業裝置、軸等部位的連接螺栓；
（2）按時對各潤滑點加注潤滑脂或潤滑油；
（3）檢查緊固液壓系統中各部位的連接螺栓、接頭和管箍、管夾等，并檢查有無油液 滲漏現象；
（4）檢查取力器工作是否正常。
3.作業500h保養
（1）各作業裝置中的零部件是否有輕微變形，必要時給予校正；
（2）檢查密封膠條的磨損情況，必要時更換；
（3）檢查液壓元件是否能正常工作，必要時應拆檢或更換。如果有油液滲漏現象，應更換密封件；
4.作業1500h保養
作業1500h保養是對各作業裝置進行全面技術檢查和調整，消除隱患。
（1）檢查并修復各處焊縫，特別是各重要部位的焊縫；
（2）檢查各裝置零部件的磨損和操作情況，對磨損和操作嚴重者應予更換；
（3）檢查各液壓元件。
（4）清洗液壓油箱，各濾油器、空氣濾清器和液壓管路，更換液壓油。對有損傷的密封件和軟管應予及時更換；
1、我司提供的設備“三包”期為一年,在“三包”期內，底盤部分的免費維修在用戶所在地的底盤技術服務站進行，專用裝置部分的免費維修由湖北江南公司派專業技術人員上門進行。如因違規操作或使用不當、意外事故等造成的質量故障，湖北江南公司提供及時的維修服務，維修費用由用戶承擔。
2、底盤部分的維修可在用戶使用地就近的底盤技術服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。專用裝置部分的維修，可采用電話、傳真的聯系方式，湖北江南公司在接到用戶電話后24-48小時派專業維修人員前往使用地解決。
3、凡購湖北江南公司的產品，實行“三包”期一年，終身維修，售后服務24-48小時到位解決。
